自动档案柜键盘原理

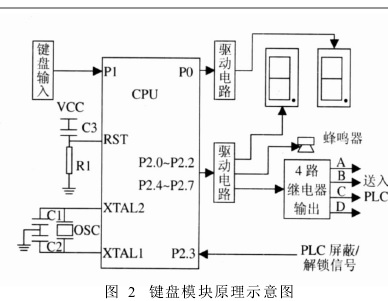

         自动档案柜键盘原理:键盘是用户用来输入需要打开的柜斗号,为了保证键盘输入的稳定性和可靠性,将其设计为一个模块。在这个模块中ＣＰＵ采用ＡＴ89Ｃ51,其Ｐ1口接键盘输入;Ｐ0口与显示低位数字的数码管相连,中间接有74ＬＳ244驱动电路;Ｐ2口除Ｐ2.3管脚用于接收ＰＬＣ的输入信号外,其他管脚与74ＬＳ244相连后,两路与显示柜斗号高位数字的数码管相连,一路与蜂鸣器相连,用于按键短音和报警长音提示,另外,输出4路开关量信号,ＰＬＣ根据这4路信号可判断使用者选择的柜斗号。原理示意图如图2所示。
